AWS構成図を無料で作ってCloudFormationに書き出す方法｜ArchiCraftサンドボックス

ArchiCraft のサンドボックスは、ブラウザだけで AWS 構成図を作れる無料ツールです。ログインは不要。作った構成は、画像・共有リンク、そして そのまま AWS にデプロイできる CloudFormation テンプレートとして書き出せます。

使い方（3ステップ）

配置する：画面下のパレットから AWS サービスをドラッグ（スマホはタップ）。75種類の AWS サービスを使えます
つなぐ：ノードを順にクリックすると矢印でつながります。矢印は「呼び出す側 → 呼ばれる側」の向きで引きます。ダブルクリックで「Webサーバー」などの名前も付けられます
書き出す：右上の「書き出し」から、画像・共有リンク・CloudFormation・JSON を選びます

迷ったら「サンプル」から、3層Webアプリ・サーバーレスAPI・ファンアウトの構成を読み込んで改造するのがおすすめです。

形式	用途
画像（PNG）	タイトル付きの構成図。ブログ・SNS・設計資料にそのまま貼れる
共有リンク	URL を開くだけで同じ構成図が表示される。勉強仲間やチームへの共有に
CloudFormation（YAML）	AWS にデプロイできるテンプレートの雛形
JSON	保存して、あとで読み込んで続きを編集

単にリソースを並べるだけではなく、矢印の意味を読み取って設定を組み立てるのが特徴です。

ALB → EC2：EC2 をターゲットグループに登録し、EC2 の SG は ALB の SG からだけ許可
EC2 → RDS：RDS の SG に「EC2 の SG から 3306」を追加し、RDS はプライベートサブネットへ
Lambda → DynamoDB / S3 / SQS / SNS：そのリソースだけを操作できる最小権限の IAM ポリシーと、テーブル名などの環境変数を設定
API Gateway → Lambda：HTTP API と呼び出し権限を作成
CloudFront → S3：OAC とバケットポリシーで、S3 を非公開のまま配信
SNS → SQS：サブスクリプションとキューポリシーをセットで作成
VPC が必要なリソースがあれば、2AZ のパブリック/プライベートサブネットを自動で用意

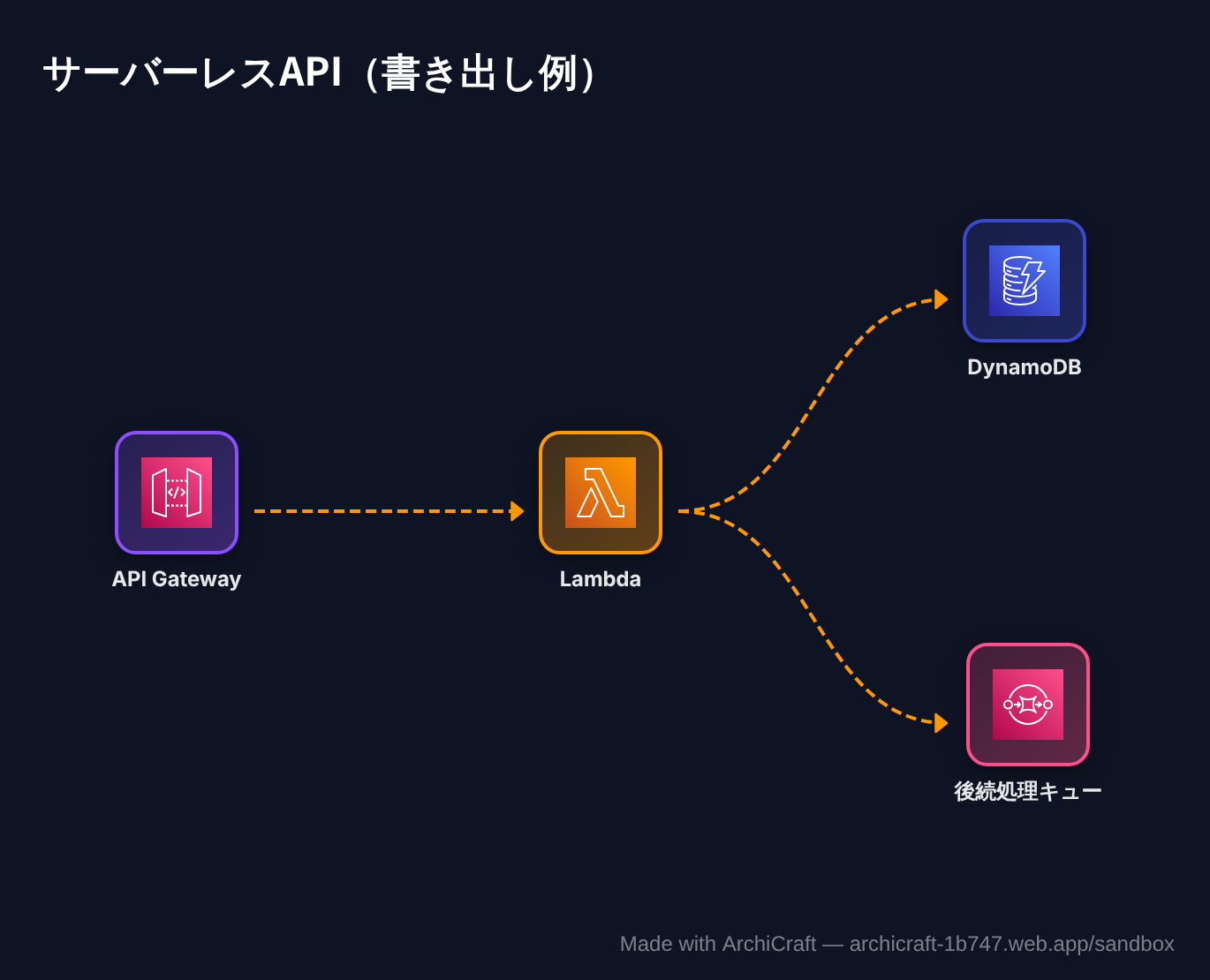

上の図を書き出すと、Lambda には「このテーブルへの読み書き」と「このキューへの送信」だけが許可された IAM ロールが付きます。教科書の「最小権限の原則」が、実際のテンプレートでどう書かれるのかを確認できます。

課金に注意：NAT Gateway・RDS・ALB などは、起動している間ずっと料金がかかります。試したら aws cloudformation delete-stack でスタックを必ず削除してください。S3 バケットは中身が残っていると削除に失敗するので、先に空にします。

デプロイ例：aws cloudformation deploy --template-file template.yaml --stack-name archicraft-sandbox --capabilities CAPABILITY_IAM
自動生成に対応していないサービスや接続は、テンプレートの冒頭にコメントで一覧表示されます。手動で追加してください
出力は学習用の雛形です。本番で使う場合は、要件に合わせて見直してください
